สายการผลิต PCB แบบเสียบอัตโนมัติสองด้าน | สายพานลำเลียงประกอบการใส่แบบ DIP สองด้าน

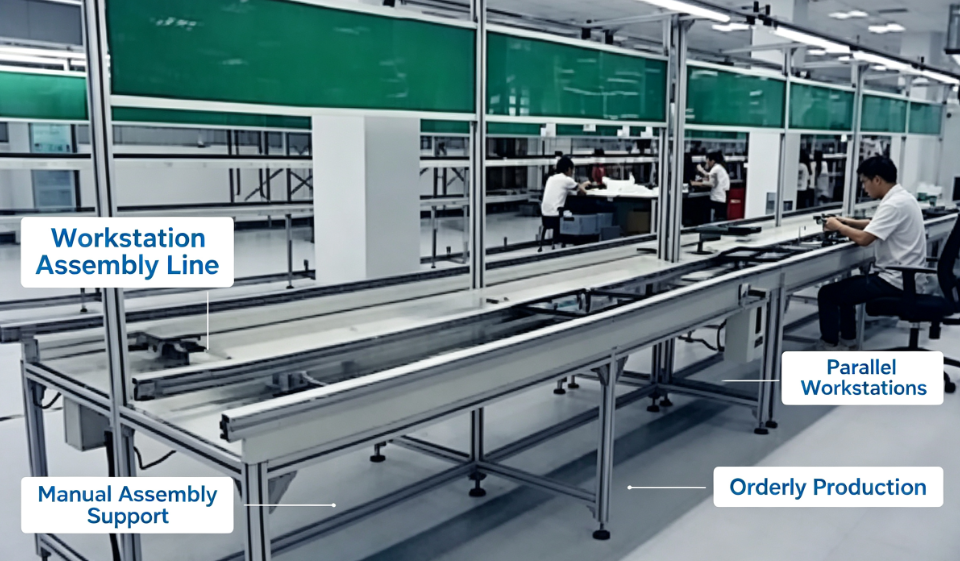

JP-DIP800-B Bilateral Automatic Plug-in Line ได้ถูกออกแบบเป็นพิเศษสําหรับการประกอบส่วนประกอบ DIP ผ่านหลุมในโรงงานผลิตอิเล็กทรอนิกส์คอนเวียร์ทํางานสองด้านนี้รับใช้กรอบเหล็กสกัดอลูมิเนียมและระบบการส่งสายเข็มขัดต่อต้านสแตตติก, ทําให้ผู้ประกอบการสามารถทํางานในทั้งสองด้านของสายพร้อมกันสําหรับการต่อรอง PCB, capacitor, เครื่องเชื่อมและส่วนอื่น ๆ ผ่านหลุมมันสามารถเชื่อมต่อได้อย่างต่อเนื่องกับสายการผลิต SMT, เครื่องเชื่อมคลื่น, PCB Loader & unloader เพื่อสร้างกระแสการผลิตการประกอบการประกอบ DIP ครบถ้วน.อิเล็กทรอนิกส์รถยนต์ห้างสรรพ์บอร์ดวงจรควบคุม

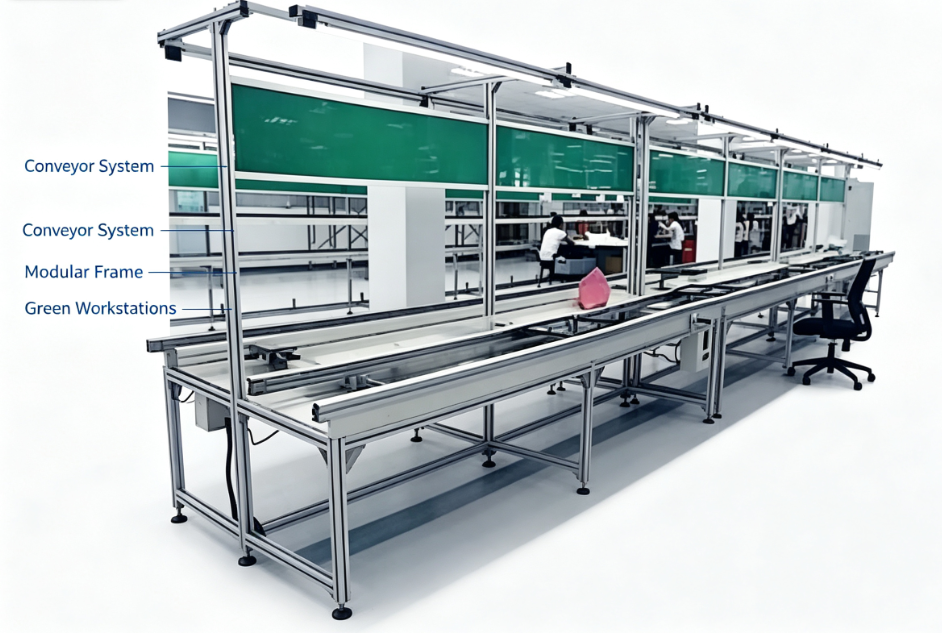

โครงสร้างและวัสดุหลัก

1. กรอบ: โครงกรอบโปรไฟล์อุตสาหกรรม 6063-T5 ความแข็งแรงสูง การรักษาพื้นผิว anodized, แอนติ-การกัดกร่อน, โครงสร้างที่แข็งแกร่ง, การประกอบและการแยกแยกง่ายปรับพื้นโรงงานที่ไม่เรียบ.
2. คอนเวียร์เบลท์: เข็มขัด PVC สีเขียวที่นําเข้ากันสแตตติก, ความต้านทานบนผิว 106 ~ 109Ω, ทําให้การกําจัดไฟฟ้าสแตตติกได้อย่างมีประสิทธิภาพเพื่อปกป้ององค์ประกอบ PCB อิเล็กทรอนิกส์ที่รู้สึกไวจากความเสียหาย ESD. ทนต่อการสวม, เสียงต่ํา,อายุการใช้งานยาว.
3. สายทางนําทาง: สล็อตนํา PCB สับสนธิอัลลูมิเนียมที่กําหนดเอง ความกว้างปรับได้ รองรับขนาดบอร์ด PCB ที่แตกต่างกัน การออกแบบแผ่นป้องกันการตกป้องกันการตกของบอร์ดวงจรระหว่างการส่ง
4. ระบบพลังงานและการขับเคลื่อน: มอเตอร์ความเร็วแปรปรวนระยะเดียว 220 วอลต์ ปรับความเร็วโดยไม่ขั้นต่ําจาก 0.1 ~ 5 m / min การส่งเชือกที่มั่นคง การขัดขัดต่ํา ไม่มีมลพิษน้ํามันต่อแผ่น PCB
5. อุปกรณ์เสริมสถานที่ทํางาน: อุปกรณ์พร้อมกับแผ่นทํางานสีเขียวกันสแตตติก, ระบบแสงแขวนบน, ราคซ็อตไฟฟ้า, ราคการเก็บส่วนประกอบ, ช่องจัดการสาย. ทุกสถานีได้รับการจัดเก็บ ESD การติดต่อดิน

ลักษณะหลัก

ปริมาตรเทคนิค

อุตสาหกรรมการใช้งาน

บอร์ดวงจรของอุปกรณ์ครัวเรือน, การสลับไฟฟ้า, บอร์ดเครื่องขับ LED, บอร์ดควบคุมอิเล็กทรอนิกส์รถยนต์, PCB เครื่องควบคุมอุตสาหกรรม, บอร์ดวงจรอิเล็กทรอนิกส์ทางการแพทย์การผลิตเมอร์บอร์ดอุปกรณ์รักษาความปลอดภัย และ DIP อื่นๆ.

บริการตามสั่ง

เราสนับสนุนการปรับแต่งแบบไม่มาตรฐานอย่างเต็มที่ ทีมงานวิศวกรรมของเราสามารถทําการออกแบบการออกแบบ, การจําลอง 3 มิติ ตามขนาดของห้างสรรพการของคุณ, ขนาด PCB, ความต้องการของกําลังการผลิตเราให้คําแนะนําการติดตั้งในสถานที่, การฝึกอบรมการใช้งานและบริการบํารุงรักษาหลังการขาย
