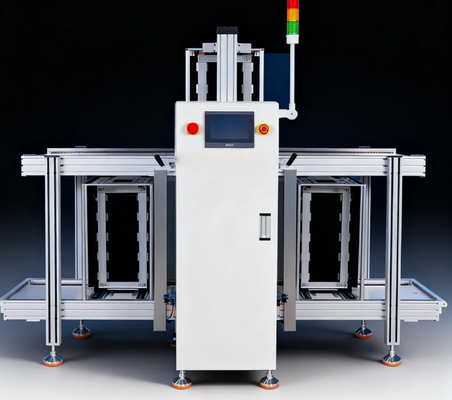

อุปกรณ์การจัดการ PCB SMT พร้อมข้อกำหนดรอกกว้าง 4 มม. ให้การลำเลียงที่เสถียรและการขนส่ง PCB ที่สม่ำเสมอ

รายละเอียดสินค้า:

SMT PCB Conveyor เป็นชิ้นส่วนสำคัญของอุปกรณ์จัดการ PCB ที่ออกแบบมาเพื่อปรับปรุงกระบวนการผลิตและการประกอบในการผลิตอุปกรณ์อิเล็กทรอนิกส์ โดยนำเสนอวิธีการที่เชื่อถือได้และมีประสิทธิภาพในการขนส่งแผงวงจรพิมพ์ (PCB) ผ่านขั้นตอนต่างๆ ของสายการประกอบเทคโนโลยีการยึดพื้นผิว (SMT) ด้วยการออกแบบที่แข็งแกร่งและคุณสมบัติที่เป็นมิตรต่อผู้ใช้ ระบบสายพานลำเลียงนี้ช่วยเพิ่มประสิทธิภาพเวิร์กโฟลว์ได้อย่างมาก ขณะเดียวกันก็รับประกันการจัดการ PCB ที่ละเอียดอ่อนอย่างปลอดภัยและแม่นยำ

หนึ่งในคุณสมบัติที่สำคัญของ SMT PCB Conveyor คือวิธีการปรับความกว้างแบบแมนนวล ช่วยให้ผู้ปฏิบัติงานปรับแต่งความกว้างของสายพานลำเลียงได้อย่างง่ายดายเพื่อรองรับขนาด PCB ที่แตกต่างกัน ให้ความยืดหยุ่นและความสามารถในการปรับเปลี่ยนสำหรับความต้องการในการผลิตที่หลากหลาย กลไกการปรับความกว้างนั้นตรงไปตรงมาและใช้งานง่าย ช่วยให้สามารถเปลี่ยนแปลงได้อย่างรวดเร็วโดยไม่ต้องใช้เครื่องมือหรือขั้นตอนที่ซับซ้อน ความสามารถนี้มีประโยชน์อย่างยิ่งในสภาพแวดล้อมที่มีการประมวลผล PCB หลายขนาด ช่วยให้มั่นใจได้ว่าการเปลี่ยนระหว่างผลิตภัณฑ์ต่างๆ เป็นไปอย่างราบรื่น

สายพานลำเลียงได้รับการออกแบบทางวิศวกรรมให้รองรับ PCB ที่มีความหนาตั้งแต่ 0.4 มม. ถึง 5 มม. ช่วงความหนาของ PCB ที่ใช้งานได้กว้างนี้ทำให้สายพานลำเลียงเหมาะสำหรับแผงวงจรที่หลากหลาย ตั้งแต่การออกแบบที่บางและละเอียดอ่อนไปจนถึงบอร์ดที่หนาและแข็งแกร่งยิ่งขึ้น ความสามารถในการขนส่ง PCB ที่มีความหนาต่างกันอย่างปลอดภัยโดยไม่มีความเสียหายถือเป็นสิ่งสำคัญในการรักษาคุณภาพของผลิตภัณฑ์และลดความเสี่ยงของข้อบกพร่องระหว่างการประกอบ

ในแง่ของการโต้ตอบกับผู้ใช้ SMT PCB Conveyor ติดตั้งอินเทอร์เฟซมนุษย์-เครื่องจักร (HMI) หน้าจอสัมผัสที่ทันสมัย อินเทอร์เฟซผู้ใช้นี้ทำให้การทำงานง่ายขึ้นโดยให้การควบคุมที่ชัดเจนและเข้าถึงได้ การตรวจสอบสถานะ และข้อมูลการวินิจฉัย ผู้ปฏิบัติงานสามารถจัดการความเร็วสายพานลำเลียง ฟังก์ชั่นเริ่มและหยุด และพารามิเตอร์การทำงานอื่นๆ ได้อย่างง่ายดายผ่านหน้าจอสัมผัส ปรับปรุงความสะดวกในการใช้งานโดยรวม และลดโอกาสที่จะเกิดข้อผิดพลาดของผู้ปฏิบัติงาน HMI ยังสนับสนุนการแก้ไขปัญหาและการบำรุงรักษาอย่างรวดเร็ว ซึ่งช่วยลดเวลาหยุดทำงานน้อยที่สุดและเพิ่มประสิทธิภาพการผลิต

ระบบส่งกำลังของสายพานลำเลียงใช้ระบบขับเคลื่อนล้อซิงโครนัสขนาด 10 มม. ซึ่งช่วยให้มั่นใจถึงการเคลื่อนที่ของ PCB ได้อย่างราบรื่นและแม่นยำตามแนวสายพานลำเลียง ประเภทการส่งนี้ให้ความเร็วที่สม่ำเสมอและการขนย้ายที่เสถียร ซึ่งมีความสำคัญต่อการรักษาตำแหน่งที่แม่นยำของส่วนประกอบในระหว่างกระบวนการประกอบ ระบบขับเคลื่อนสายพานแบบซิงโครนัสยังช่วยลดการลื่นและการสึกหรอ ซึ่งจะช่วยยืดอายุการใช้งานของสายพานลำเลียงและลดต้นทุนการบำรุงรักษา

สายพานลำเลียงมีโครงสร้างรางเดี่ยว ซึ่งได้รับการออกแบบมาเพื่อให้มีขนาดกะทัดรัด ในขณะเดียวกันก็รองรับการไหลของ PCB ที่มีประสิทธิภาพ เค้าโครงรางเดี่ยวทำให้การออกแบบสายพานลำเลียงง่ายขึ้น ทำให้ง่ายต่อการรวมเข้ากับอุปกรณ์การจัดการ PCB อื่น ๆ และระบบการจัดเก็บและป้อนส่วนประกอบ ความสามารถในการบูรณาการนี้จำเป็นสำหรับการสร้างสายการผลิตอัตโนมัติที่ราบรื่น โดยที่ PCB จะถูกถ่ายโอนระหว่างสถานีกระบวนการต่างๆ ได้อย่างราบรื่นโดยไม่ต้องมีการแทรกแซงด้วยตนเอง

นอกจากนี้ SMT PCB Conveyor ยังเข้ากันได้กับเวิร์กสเตชัน ESD ทำให้มั่นใจได้ว่าส่วนประกอบอิเล็กทรอนิกส์และ PCB ที่ละเอียดอ่อนได้รับการปกป้องจากการปล่อยประจุไฟฟ้าสถิตตลอดกระบวนการจัดการและประกอบ การรวมวัสดุที่ปลอดภัยจาก ESD และคุณสมบัติการต่อสายดินภายในระบบสายพานลำเลียงจะช่วยปกป้องส่วนประกอบจากความเสียหายจากไฟฟ้าสถิต ซึ่งเป็นสิ่งสำคัญในการรักษาความน่าเชื่อถือของผลิตภัณฑ์และลดการสูญเสียผลผลิต

โดยสรุป SMT PCB Conveyor เป็นโซลูชั่นอเนกประสงค์และมีประสิทธิภาพสำหรับความต้องการอุปกรณ์การจัดการ PCB ในการผลิตอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่ การปรับความกว้างด้วยตนเอง ช่วงความหนาของ PCB ที่ใช้งานได้กว้าง อินเทอร์เฟซผู้ใช้ HMI แบบหน้าจอสัมผัส และระบบส่งกำลังสายพานล้อซิงโครนัสขนาด 10 มม. ที่เชื่อถือได้ รวมกันเพื่อให้สายพานลำเลียงประสิทธิภาพสูงที่รองรับการขนส่ง PCB ที่แม่นยำและปลอดภัย โครงสร้างรางเดี่ยวช่วยให้สามารถรวมเข้ากับระบบการจัดเก็บและป้อนส่วนประกอบและเวิร์กสเตชัน ESD ได้อย่างง่ายดาย ทำให้เป็นทรัพย์สินที่ขาดไม่ได้สำหรับสายการประกอบ SMT แบบอัตโนมัติ ด้วยการรวมสายพานลำเลียงนี้เข้ากับกระบวนการผลิตของคุณ คุณสามารถเพิ่มปริมาณงาน ลดความเสี่ยงในการจัดการ และปรับปรุงคุณภาพผลิตภัณฑ์โดยรวม

คุณสมบัติ:

• ชื่อสินค้า: สายพานลำเลียง SMT PCB
• ความกว้างของ PCB ที่ใช้งานได้: 50~350 มม
• กำลังไฟฟ้าสูงสุด: 100W
• ความหนาของ PCB ที่ใช้งานได้: 0.4-5 มม
• ข้อมูลจำเพาะของรอก: รอกกว้าง 4 มม. เพื่อการลำเลียงที่มั่นคง
• ความกว้างของสายพานลำเลียง: ปรับได้ โดยทั่วไป 50-350 มม
• ออกแบบมาเพื่อการบูรณาการอย่างราบรื่นกับระบบการตรวจสอบด้วยแสงอัตโนมัติ (AOI)
• ทำหน้าที่ทำหน้าที่เป็นสายพานลำเลียง/สถานีเชื่อมต่อระหว่างกระบวนการผลิตได้อย่างมีประสิทธิภาพ
• เข้ากันได้กับระบบการจัดเก็บและป้อนส่วนประกอบต่างๆ เพื่อปรับปรุงระบบอัตโนมัติของสายการผลิต

พารามิเตอร์ทางเทคนิค:

การใช้งาน:

สายพานลำเลียง Kutede SMT PCB หมายเลขรุ่น KTD-010 มีต้นกำเนิดจากเมืองเซินเจิ้น ประเทศจีน เป็นอุปกรณ์อเนกประสงค์และจำเป็นที่ออกแบบมาเพื่อเพิ่มประสิทธิภาพและระบบอัตโนมัติของกระบวนการประกอบ PCB การออกแบบที่แข็งแกร่งรองรับขนาด PCB ได้ตั้งแต่ 80*50 มม. ถึง 300*120 มม. และรองรับความหนาของ PCB ที่ใช้งานได้ระหว่าง 0.4 มม. ถึง 5 มม. ทำให้เหมาะสำหรับแผงวงจรประเภทต่างๆ และข้อกำหนดในการผลิตที่หลากหลาย

สายพานลำเลียงนี้มีความกว้างของสายพานลำเลียงที่ปรับได้ โดยทั่วไปตั้งแต่ 50 มม. ถึง 350 มม. ช่วยให้สามารถปรับความกว้างด้วยตนเองเพื่อให้พอดีกับขนาด PCB ที่แตกต่างกันได้อย่างแม่นยำ ด้วยอัตราการกินไฟสูงสุด 100W KTD-010 ช่วยให้มั่นใจได้ถึงการทำงานที่ประหยัดพลังงาน ขณะเดียวกันก็รักษาประสิทธิภาพที่เชื่อถือได้และสม่ำเสมอ คุณลักษณะเหล่านี้ทำให้เป็นโซลูชั่นที่ดีเยี่ยมสำหรับสายการผลิต SMT ที่ต้องการการจัดการ PCB ที่ยืดหยุ่นและเชื่อถือได้

โดยทั่วไปแล้ว Kutede SMT PCB Conveyor จะถูกนำไปใช้งานและสถานการณ์ต่างๆ ในอุตสาหกรรมการผลิตอุปกรณ์อิเล็กทรอนิกส์ โดยทำงานได้อย่างราบรื่นในฐานะสายพานลำเลียง/สถานีเชื่อมต่อ โดยเชื่อมโยงขั้นตอนต่างๆ ของสายการผลิต เช่น เครื่องโหลดสุญญากาศ เตาอบแบบรีโฟลว์ เครื่องพิมพ์แบบบัดกรี และสถานีตรวจสอบ การเชื่อมต่อนี้ช่วยให้มั่นใจได้ว่า PCB จะไหลได้อย่างราบรื่นและต่อเนื่อง ลดการจัดการด้วยตนเอง และลดความเสี่ยงที่จะเกิดความเสียหายหรือการวางแนวที่ไม่ถูกต้อง

นอกจากนี้ สายพานลำเลียงยังเป็นส่วนสำคัญของระบบ NG/OK Unloader ซึ่งจะเรียงลำดับแผงวงจรพิมพ์ตามผลการตรวจสอบคุณภาพ หลังจากการตรวจสอบ PCB ที่เป็น NG (ไม่ดี) หรือ OK (ดี) จะสามารถแยกออกได้โดยอัตโนมัติ ช่วยให้กระบวนการควบคุมคุณภาพคล่องตัวขึ้น และเพิ่มความแม่นยำในการผลิต ความสามารถนี้มีความสำคัญอย่างยิ่งในสภาพแวดล้อมการผลิตที่มีปริมาณมากซึ่งความเร็วและความแม่นยำเป็นสิ่งสำคัญยิ่ง

โดยรวมแล้ว Kutede KTD-010 SMT PCB Conveyor เหมาะสำหรับสายการประกอบ SMT ในโรงงานอิเล็กทรอนิกส์ ห้องปฏิบัติการสร้างต้นแบบ และศูนย์ซ่อม รองรับการขนส่ง PCB ที่มีประสิทธิภาพ การผสานรวมกับเครื่องโหลดสุญญากาศเพื่อการวางตำแหน่งบอร์ดที่มั่นคง และการคัดแยกที่มีประสิทธิภาพด้วย NG/OK Unloaders ทำให้เป็นส่วนประกอบที่ขาดไม่ได้ในขั้นตอนการผลิตและการประกอบ PCB สมัยใหม่

การปรับแต่ง:

Kutede นำเสนอบริการปรับแต่งผลิตภัณฑ์ที่ครอบคลุมสำหรับสายพานลำเลียง SMT PCB รุ่น KTD-010 ออกแบบและผลิตในเซินเจิ้น ประเทศจีน สายพานลำเลียงนี้มีระบบส่งกำลังแบบขับเคลื่อนล้อสายพานซิงโครนัสขนาด 10 มม. ช่วยให้มั่นใจในการเคลื่อนย้าย PCB ที่แม่นยำและเชื่อถือได้ในระหว่างกระบวนการ SMT วิธีการปรับความกว้างเป็นแบบแมนนวล โดยรองรับความกว้างของ PCB ได้ตั้งแต่ 50 ถึง 350 มม. ทำให้มีความหลากหลายสำหรับความต้องการในการผลิตที่หลากหลาย

ความยาวสายพานลำเลียงสามารถปรับได้ โดยทั่วไปอยู่ระหว่าง 1,000 ถึง 3,000 มม. ช่วยให้ปรับแต่งให้เหมาะกับความต้องการของสายการผลิตเฉพาะได้ ในฐานะส่วนหนึ่งของบริการปรับแต่งพิเศษของเรา เรารับรองว่าสามารถบูรณาการเข้ากับอุปกรณ์ตรวจสอบและควบคุมคุณภาพ อุปกรณ์ทำความสะอาดและบำรุงรักษา และอุปกรณ์จัดการ PCB ได้อย่างราบรื่น เพื่อเพิ่มประสิทธิภาพขั้นตอนการทำงาน SMT ของคุณ

โซลูชันการปรับแต่งของเรามุ่งเน้นไปที่การเพิ่มประสิทธิภาพ ความน่าเชื่อถือ และความเข้ากันได้กับกลุ่มผลิตภัณฑ์ SMT ที่มีอยู่ โดยให้การกำหนดค่าที่ปรับให้เหมาะกับความต้องการในการปฏิบัติงานของคุณ เลือกสายพานลำเลียง PCB SMT KTD-010 ของ Kutede สำหรับระบบสายพานลำเลียงคุณภาพสูงที่ปรับเปลี่ยนได้ ซึ่งสนับสนุนกระบวนการประกอบ PCB ของคุณอย่างมีประสิทธิภาพ
